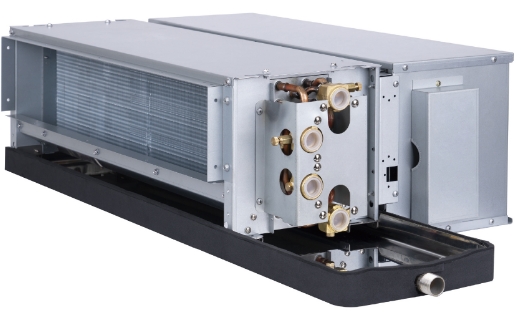

천장 매입형
제품 소개
저소음, 긴 수명 그리고 유지 보수 편리성을 최고의 가치로 생각하는 고객에게 TECO 프리미엄 팬코일 유닛은 최고의 선택입니다.
범위
- 풍량 : 510 - 2,720 m³/h
- 기외정압 : 0 - 70 Pa
- 시스템 : 2 Pipe, 4 Pipe
특징
-
일반
- 컴팩트한 사이즈
- 좁은 공간에서 분해 조립이 가능한 절지형 케이싱
- 내부에 부착된 10 ㎜ 고밀도 폴리우레탄 보온재
-
코일
- 효율이 높고 내식성을 보장하는 친수성 알루미늄 코팅된 Blue Louver Fin
- 천장내에서 하부 인출 가능
-
모터 및 송풍기
- 저소음 무급유 슬리브 베어링 모터
- 정·동역학적으로 최적화 설계 제작된 아연도 재질의 송풍기
-
드레인 팬
- 압축 몰딩금형 공법으로 이음새 없이 스테인레스 재질로 제작
- 외부에 노출되어 탈부착이 가능하여 유지관리가 편리

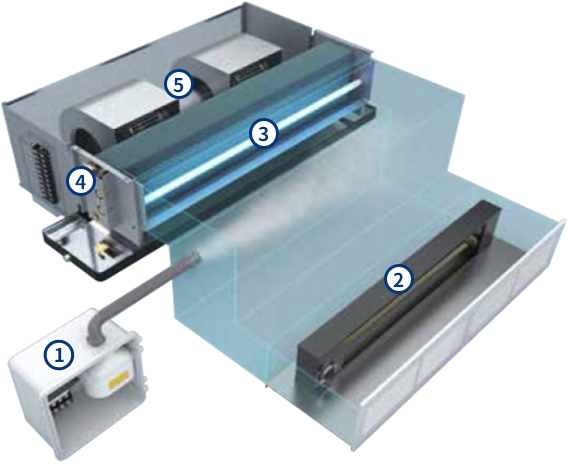

옵션
1. 초음파 가습기
- 실내 습도를 유지하여 정전기를 방지하고 쾌적한 환경을 조성
- 셀프 자동 세척 기능이 내장되어 위생적
- CE 및 UL 인증 제품
2. 보조히터
- 2 Pipe System이 갖고 있는 환절기 냉난방문제를 해결
- Sheath Heater 타입의 코일, 케이싱 그리고 이중 안전장치
- 유지 보수가 편리하도록 팬코일 유닛과 분리형으로 설치
3. UVC 살균장치
- 실내에 바이러스 및 박테리아 확산을 방지
- 코일 및 드레인 팬에 증식하는 바이오필름을 파괴하여 위생적이고
코일의 성능 저하를 방지 - 오존 발생 없음
4. 컨트롤 밸브
- 2Way 또는 3Way 컨트롤 밸브
5. EC 모터
- PMSM 기술을 적용하여 고효율 운전이 가능하며 AC 모터 대비 77 % 운전비 절감
- 속도 제어 폭이 광범위하며 부드러운 감속 및 가속으로 정숙한 운전이 가능
- 과전류, 과열, 최저속도 제어 등 여러 보호 장치가 내장

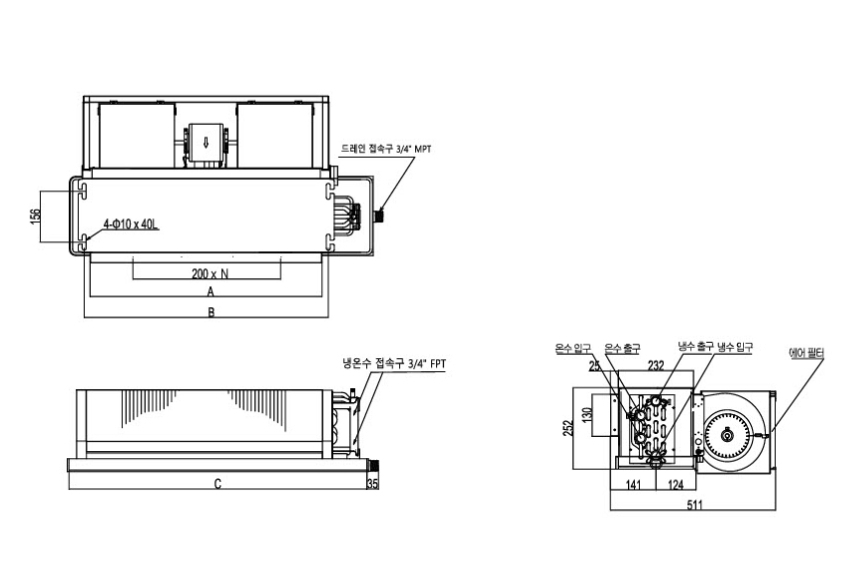

외형치수
scroll
>
>
>
(측정 단위는 mm 입니다.)
| 모델 | 풍량 | 외형치수 | 수량 | ||||
|---|---|---|---|---|---|---|---|
| CMH | A | B | C | N | Fan | Motor | |
| PHW-K501 | 510 | 422 | 460 | 850 | 2 | 1 | 1 |
| PHW-K068 | 680 | 712 | 750 | 915 | 2 | 2 | 1 |
| PHW-K102 | 1020 | 812 | 850 | 1050 | 3 | 2 | 1 |
| PHW-K136 | 1360 | 1042 | 1080 | 1250 | 5 | 2 | 1 |
| PHW-K170 | 1700 | 1262 | 1300 | 1470 | 6 | 3 | 2 |
| PHW-K204 | 2040 | 1472 | 1510 | 1690 | 7 | 4 | 2 |
| PHW-K238 | 2380 | 1662 | 1700 | 1900 | 8 | 4 | 2 |
| PHW-K272 | 2720 | 1662 | 1700 | 1900 | 8 | 4 | 2 |
