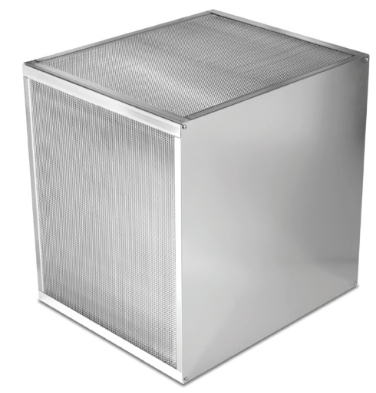

배기열회수 열교환기
A/B SERIES
범위
- 풍량 80,000 m³/h까지 가능
- 고효율, 최대 80 %
- 낮은 압력 강하, ΔP 2,000 Pa으로 제안
- 최대 차압 2,000 Pa까지 가능 (2,500 Pa 까지 가능한 옵션 제공)
- 최고 운전 온도 90 °C 까지 가능 (실라콘 적용 불가). 최대 200 °C 가능한 옵션 제공
재질 특성
-

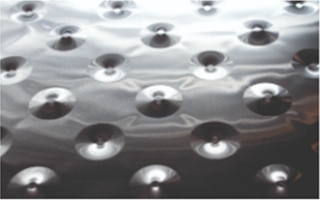

알루미늄 (AL)알루미늄은 많은 응용 분야에서 사용됩니다. 이는 오랜 시간 동안 내식성, 가공 용이성, 불연성 그리고 신뢰성과 관련된 특성때문입니다.
-

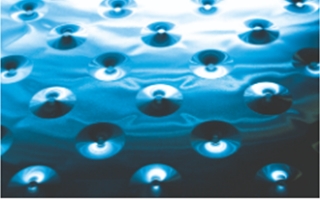

에폭시코팅 알루미늄 (AC)열악한 대기 환경에서 알루미늄은 무독성 기반의 에폭시 부식 방지 코팅에 의해서 보호되는 것을 권장합니다.
-

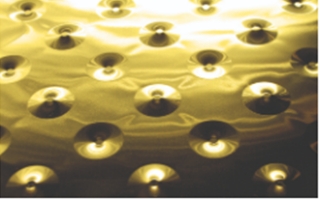

B·BLUE (AB)냉방 소비전력을 줄이기 위해서 간접 증발 냉각 시스템의 판형 열교환기를 접목하는 것이 가능 합니다. Recuperator는 시스템 효율을 높이고 우수한 내식성을 보장하는 친수성 알루미늄 코팅을 새롭게 개발했습니다.

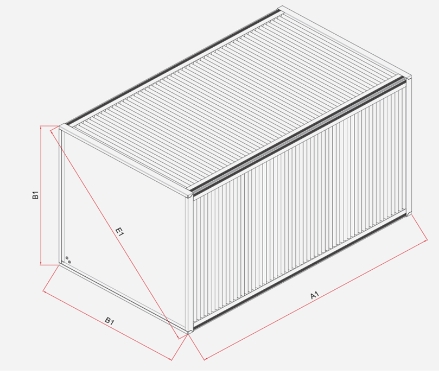

외형 치수
scroll
>
>
>
(단위: mm)
| Type | Model | B1 x B1 | E1 | Max Length A1 | Fins Spacing |
|---|---|---|---|---|---|
 |
03 - 04 05 - 06 |
300 - 400 500 - 600 |
424 - 566 707 - 849 |
1300 | from 1.50 to 9.50 |
|
07 - 08 - 09 10 - 12 |
705 - 805 - 905 1005 - 1205 |
998 - 1139 -1280 1421 - 1705 |
2500 | from 2.40 to 9.50 |
 |
14 - 16 - 18 20 - 24 |
1410 - 1610 - 1810 2010 - 2410 |
1994 - 2277 - 2560 2843 - 3409 |
2500 | from 3.10 to 9.50 |
최대 길이는 스텝과 무게에 따라서 여러개의 모듈로 나누어 질 수 있습니다.
